基于 RT-Thread 的多线程环境监测系统 · 农业机器人传感器中心

嵌入式课程设计

01 / 16

嵌入式课程设计

多线程环境监测系统

基于 RT-Thread 与 STM32L475

面向农业机器人的传感器中心节点
四线程并发采集温湿度、光照、六轴姿态共计 11 维数据

AHT10AP3216CICM-20608RT-ThreadSTM32L475VET6

基于 RT-Thread 的多线程环境监测系统设计与实现

— · —

Act I · Context

02 / 16

Act I · Context

智慧农业

精准感知 · 智能决策 · 自动执行

农业机器人作为智慧农业的核心载体，依赖多维度环境感知实现自主导航与精准作业。传感器中心节点是机器人与环境交互的「感官系统」。

智慧农业背景与需求分析

— · —

核心指标

03 / 16

系统核心指标

并发线程

4线程

sensor / lcd_thr / event_thr / key_thr

传感器数量

3种

AHT10 温湿度 · AP3216C 环境光 · ICM-20608 六轴

数据通道

11维

温度·湿度·ALS·IR·PS·三轴加速度·三轴角速度

采集周期

500ms

传感器线程休眠-唤醒循环

LCD 刷新率

250ms

事件驱动刷新，三页菜单显示

片上 SRAM

128KB

128KB SRAM / 512KB Flash，实测 70KB 内存占用

系统核心性能参数

— · —

问题定义

04 / 16

系统架构

多传感器融合
的四层架构

硬件层 → 驱动层 → 内核层 → 应用层

自底向上的四层抽象中，RT-Thread 内核提供线程调度、IPC 通信、时钟管理等基础服务，应用层四个线程按优先级并发，实现实时环境感知。

系统总体架构 · 自底向上四层

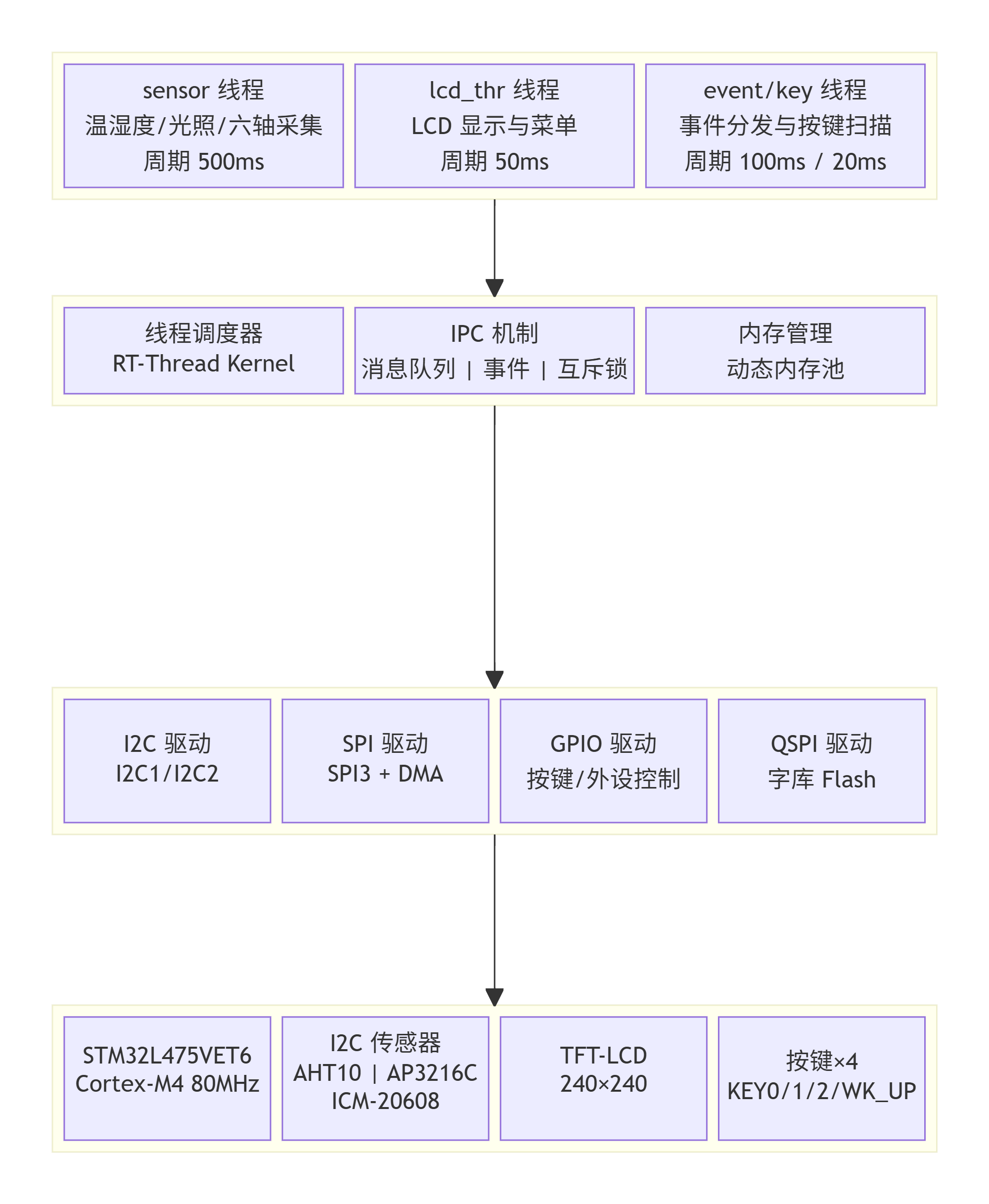

Fig.1 · 系统总体架构

系统架构概览

— · —

硬件平台

05 / 16

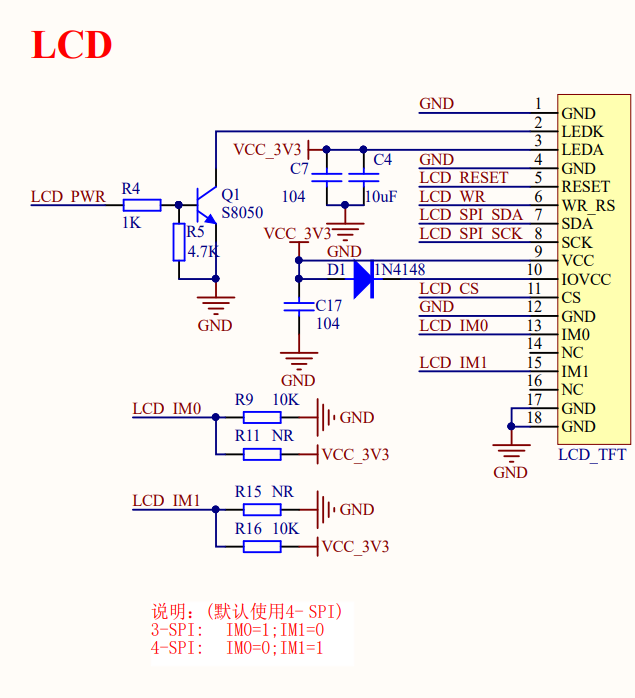

硬件平台一览

3+1

三种传感器
+ 一块 LCD 屏

I²C × 2 + SPI × 1

4

物理按键
KEY0–KEY3

GPIO 中断

硬件平台

— · —

Act II · Design

06 / 16

Act II · Design

系统设计

自底向上的四层架构 · 四大线程并发协作

Hardware → Driver → Kernel (RT-Thread) → Application，消息队列串联数据流，事件标志位驱动 UI 刷新，互斥锁保护共享结构体。

消息队列事件标志互斥量邮箱

系统架构设计

— · —

线程模型

07 / 16

四线程任务划分

01

key_thr

按键扫描线程
优先级 6，周期 20ms
GPIO 中断 + 消抖
→ 发送事件到事件线程

02

event_thr

事件处理线程
优先级 12，周期 100ms
接收按键 / 传感器事件
→ 更新共享数据结构

03

sensor

传感器采集线程
优先级 12，周期 500ms
AHT10 + AP3216C + ICM20608
→ 关中断原子写入

04

lcd_thr

LCD 显示线程
优先级 12，周期 250ms
事件标志触发刷新
→ 三页菜单切换显示

IPC 通信矩阵

MQ

消息队列

sensor → lcd_thr
传递传感器数据

EF

事件标志

通知 lcd_thr
数据就绪 / 按键按下

MUT

互斥量

保护共享数据结构
原子读写上下文

MB

邮箱

key_thr → event_thr
按键值异步投递

线程模型与 IPC

— · —

IPC 通信

08 / 16

线程间通信

IPC 通信机制

消息队列 · 事件标志 · 互斥量 · 邮箱

消息队列

传感器线程将 11 维数据打包为结构化消息，发送到 lcd_thr 的消息队列，实现异步解耦

MQ

事件标志

数据就绪 / 按键事件两个标志位，lcd_thr 以 250ms 周期轮询，事件驱动 UI 刷新

EF

互斥量

保护传感器数据共享结构体，关中断执行原子读写，防止数据撕裂

MUT

邮箱

key_thr 检测按键后通过邮箱投递按键值到 event_thr，实现异步事件分发

MB

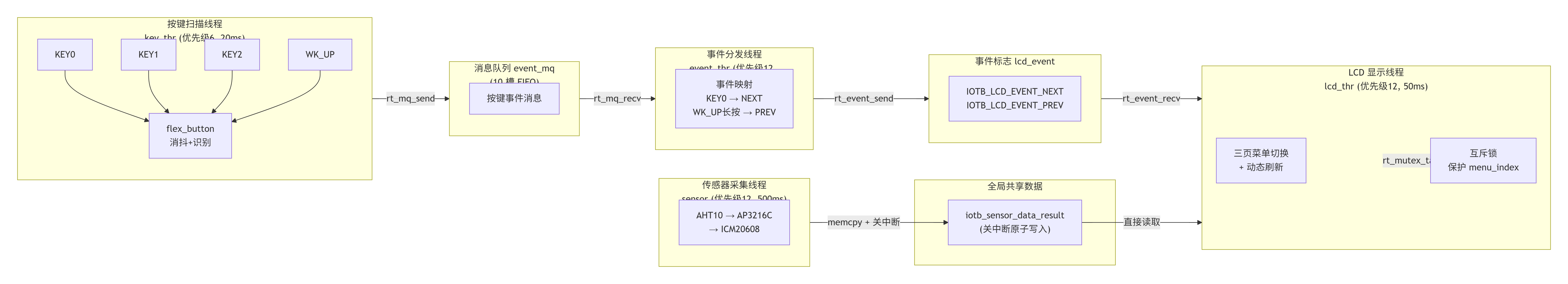

Fig.6 · 线程间数据通信流

IPC 通信机制

— · —

Act III · Implementation

09 / 16

Act III · Implementation

系统实现

启动流程 → 传感器采集 → LCD 显示 → 事件分发

从板级初始化到线程创建，从外设驱动到数据可视化，四个阶段环环相扣，RT-Thread 调度器作为「心脏」驱动整个系统运转。

系统实现

— · —

启动流程

10 / 16

初始化序列

系统启动流程

01

板级初始化

时钟配置 · GPIO · I²C · SPI · 串口

02

外设驱动注册

AHT10 · AP3216C · ICM20608 · LCD

03

线程创建

4 线程 + IPC 对象初始化

RT-Thread 启动后依次执行硬件初始化、外设驱动装载、IPC 对象创建和四个线程动态创建，系统进入并发运行状态。

main.c · 启动序列

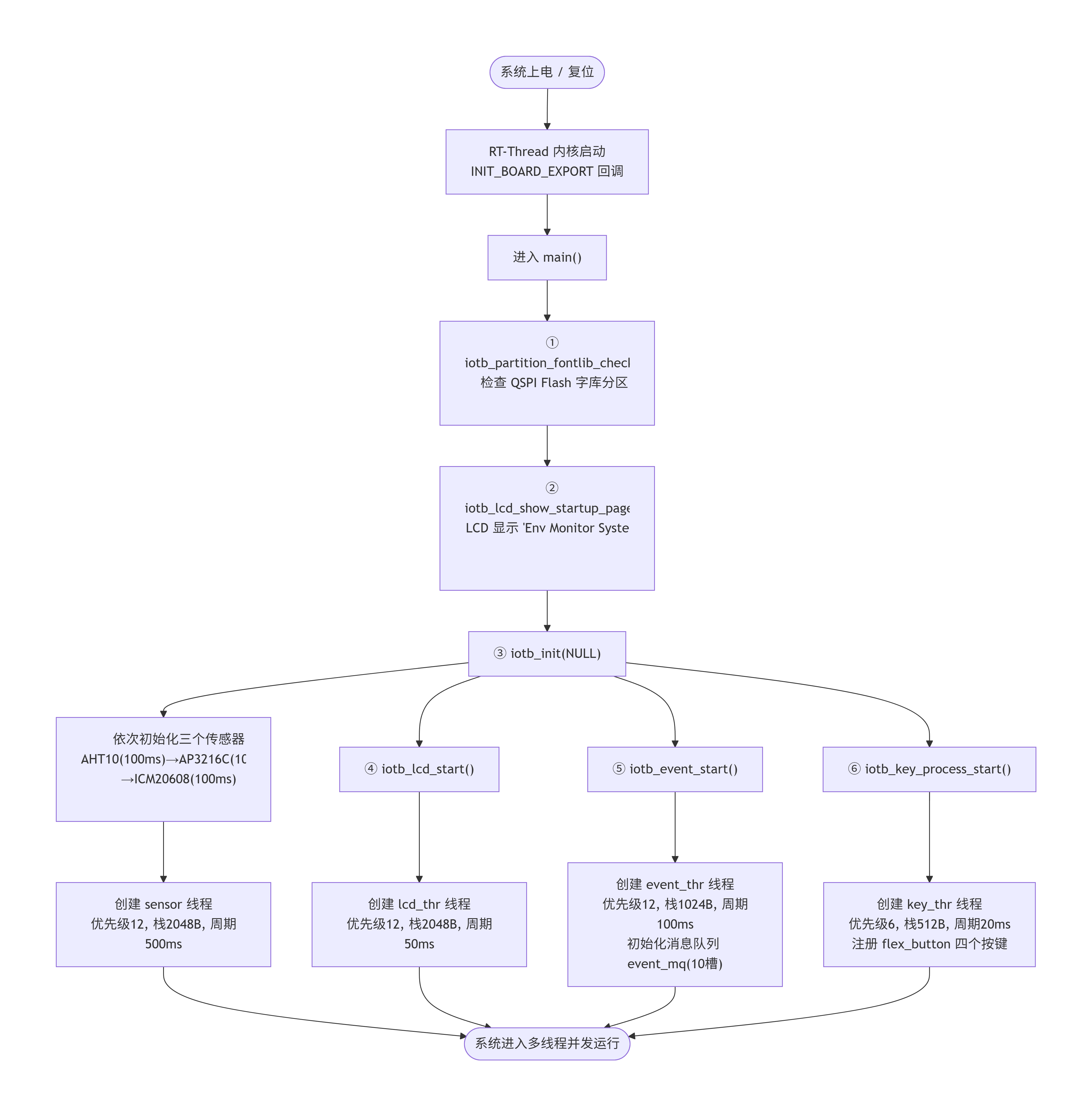

Fig.7 · 系统启动流程

启动流程

— · —

传感器采集

11 / 16

传感器线程

传感器采集线程

500ms 周期 · 关中断原子写入

采集周期

rt_thread_mdelay(500) 休眠 500ms，唤醒后轮询三传感器

500 ms

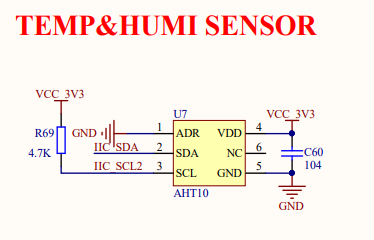

AHT10

I²C 读取温湿度，温度 ±0.3°C，湿度 ±2%RH

I²C1

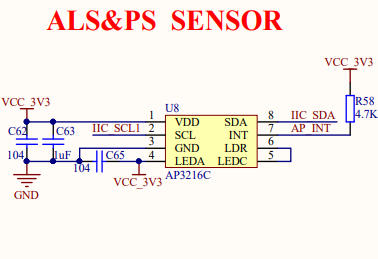

AP3216C

I²C 读取环境光 (ALS)、红外 (IR)、接近感应 (PS)

I²C2

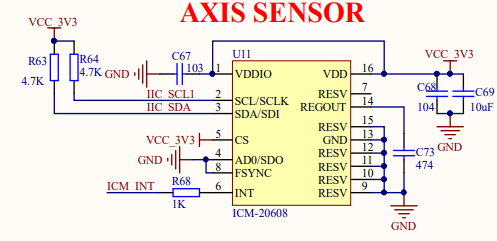

ICM-20608

SPI 读取三轴加速度 + 三轴角速度，共 6 维数据

SPI

采集完成后关中断，将 11 维数据原子写入共享结构体，通过消息队列发送到 lcd_thr，设置事件标志位。

传感器采集线程

— · —

方案对比

12 / 16

裸机轮询 vs RT-Thread 方案对比

Before

裸机轮询方案

架构

单 while(1) 循环，顺序执行

✕

实时性

传感器采集阻塞按键响应

✕

扩展性

新增传感器需重构轮询逻辑

✕

LCD 刷新

与采集耦合，刷新率不稳定

✕

After

RT-Thread 四线程方案

架构

四线程并发，RTOS 调度器抢占

✓

实时性

按键最高优先级 6，20ms 响应

✓

扩展性

新增传感器仅需创建新线程

✓

LCD 刷新

独立线程，250ms 稳定周期

✓

方案对比

— · —

事件分发

13 / 16

事件驱动架构

事件分发链路

①

按键中断

GPIO EXTI
触发回调

②

key_thr

20ms 消抖
→ 邮箱投递

③

event_thr

解析按键
→ 设置事件标志

④

lcd_thr

响应标志
→ 页面切换

按键事件从硬件中断到 UI 响应的完整传递链：GPIO → key_thr (消抖) → 邮箱 → event_thr → 事件标志 → lcd_thr → LCD 页面刷新。

事件传递链 · 四环节

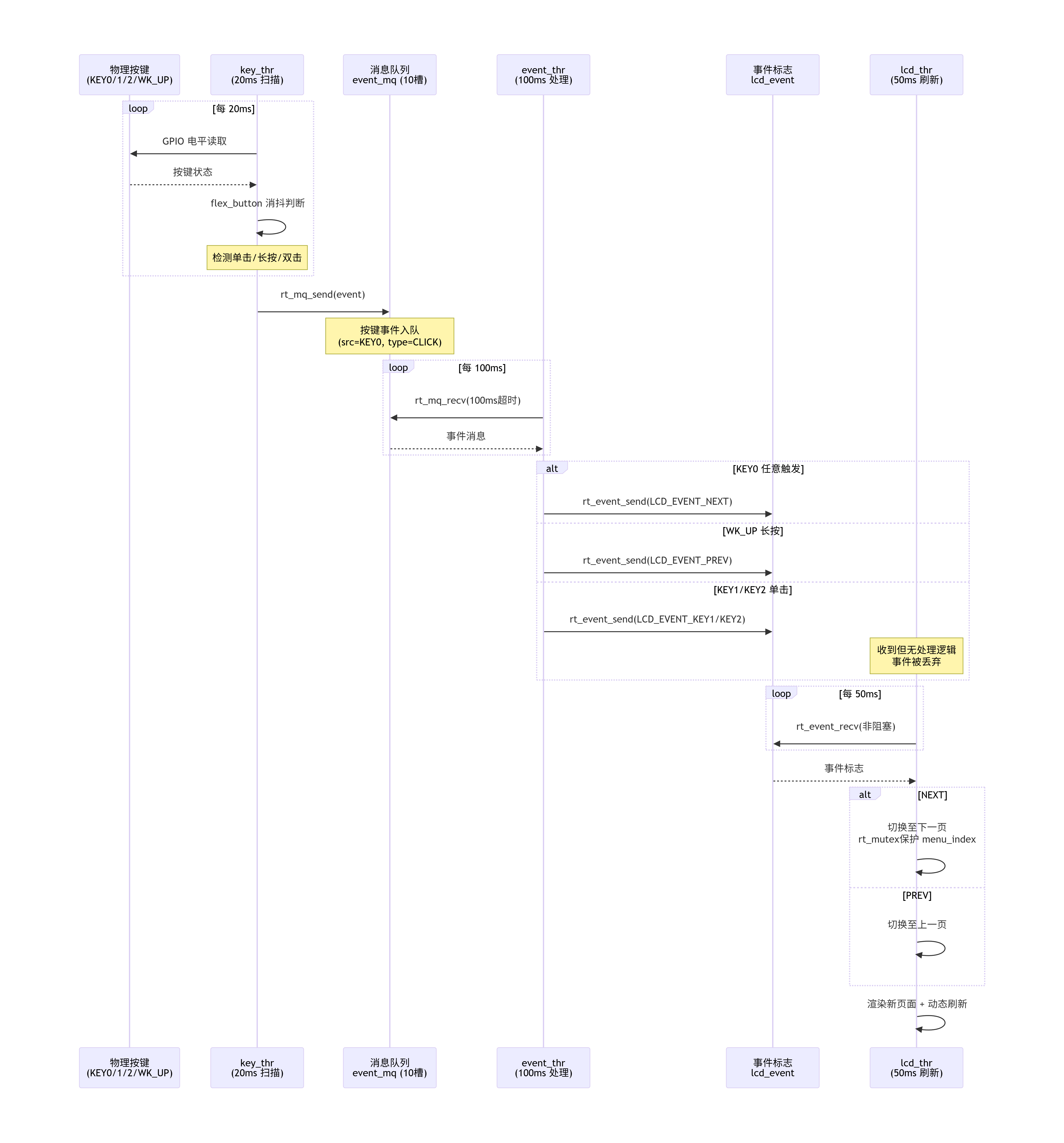

Fig.9 · 按键事件完整传递链

事件分发

— · —

Act IV · Result

14 / 16

Act IV · Result

测试与展望

2 小时稳定运行 · 70KB 内存占用

系统在 2 小时压力测试中零崩溃，四个线程状态正常，内存占用仅 70KB。未来可向无线传感网络、AI 决策模块和机器人自主导航方向扩展。

0 崩溃70KB 内存2h 稳定性4 线程活跃

测试与展望

— · —

难点攻克

15 / 16

技术难点与解决方案

三大难点

难点 01

数据一致性

传感器采集与 LCD 读取共享内存，存在竞争条件。多线程环境下若不加保护，LCD 可能读到半更新数据。

难点 02

实时响应

按键需 20ms 级响应，同时不能阻塞传感器采集和 LCD 刷新，优先级分配需精心设计。

难点 03

内存受限

STM32L475 仅 128KB SRAM，四个线程栈 + 消息队列 + 驱动 buffer 需严格把控，避免栈溢出。

解决策略

方案 01

互斥锁

传感器写入前获取互斥锁，关中断执行原子操作，写入完成后释放锁并发送消息队列。

方案 02

优先级设计

key_thr 优先级 6（最高），确保按键立即响应；其余三线程优先级 12，RT-Thread 时间片轮转调度。

方案 03

栈空间裁剪

根据各线程实际需求分配栈空间：key_thr 512B，event_thr 1KB，sensor 2KB，lcd_thr 2KB，实测稳定。

难点与解决方案

— · —

致谢

16 / 16

致谢

感谢 RT-Thread 开源社区提供的优秀 RTOS 内核
感谢正点原子探索者 STM32F4 开发板的硬件平台支持

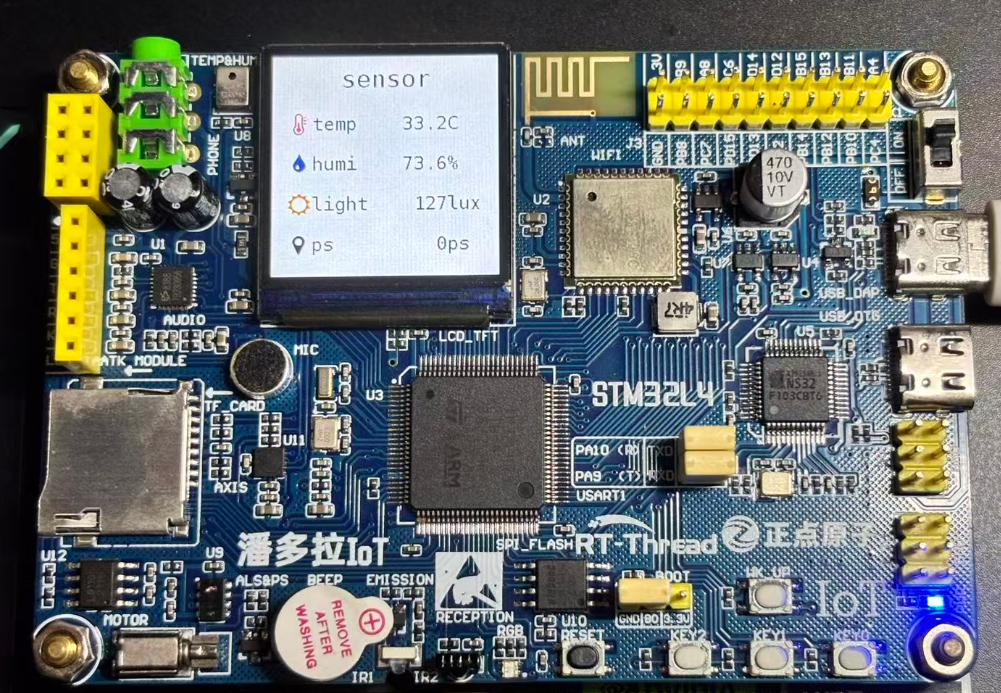

Fig.10 · 最终效果演示
